2014一級建造師培訓通信與廣電講義（七）
作者:魯班培訓 來源:魯班培訓 瀏覽: 添加日期：2015-07-14
1L411103廣播聲學技術
―、聲音廣播的相關聲學知識（考試重點）
1. 聲音的基礎知識： 人耳能聽到的聲音頻率為20?20000Hz。 聲源具有方向性、 反射和折射、
衍射和散射等傳播特性。聲音的特性是由響度、音調和音色三個要素來描述的(2010真題考
點) ，響度與聲波的強度有關，音調與頻率有關，音色則與波形有關。
(2010)聲音是通過空氣或其他媒質傳播形成聲波，其特性通過(ACE)等要素來描述。
A．響度 B．樂音
C．音調 D．噪聲 E．音色
參考答案： ACE
響度： 人耳對聲音強弱的感覺。 音調： 聽覺分辨聲音高低的一種屬性， 純音的音調和它
的頻率有關，也與它的強度數據遷移數字化上載元數據有關。音色: 不同發聲體的材料和結
構不同， 即使它們發出相同音調和相同響度的聲音， 人耳也能辨別其差別， 即它們的音色不
同。 相同音調的聲音， 它們的基頻是相同的， 但其諧波次數和幅度會有差異， 頻譜結構也就
不同，構成音色的差異。人耳對3000?5000Hz的聲音感覺最靈敏。
2. 立體聲原理
(1) 雙耳定位： 雙耳除了對聲音具有響度、 音調和音色三種主觀感覺外， 還有對聲源的定位
能力， 即空間印象感覺， 稱為對聲源的方位感或聲學的透視特性。 人的雙耳能辨別聲源的遠
近， 對聲音有縱深感， 在室內主要是由于直達聲與連續反射聲之比不同引起的。 用雙耳收聽
可以判斷聲源的方向和遠近， 稱為雙耳定位(2011真題考點) 。 雙耳定位的重要依據是聲音到
達兩耳的時間差。
(2011) .用雙耳收聽來判斷聲源的遠近和（ ），稱為雙耳定位。
A.內容 B.方向
C.直達 D.反射
參考答案： B
(2) 立體聲的拾聲： 雙聲道立體聲采用兩個傳聲器拾取聲音， 全部信號由這兩個傳聲器共同
拾取，然后產生左、右兩個聲道的信號。
(3) 立體聲的聽聲： 重放立體聲時的最佳聽聲位置， 是在以左、 右揚聲器連線為底邊的等邊
三角形的頂點處。 控制混響時間可以在房間內安裝窗簾或幕布等方法。 在揚聲器對面的墻上
應掛上幕布，以減少反射。在立體聲放音時監聽音箱應當置于人耳髙度（約1.2m ) 附近。 聽
音室或立體聲控制室的混響時間在0.3s左右(2011真題考點) ，背景噪聲滿足噪聲評價曲線
NR-15。
1L41H04演播室燈光技術
一、電視照明的電光源
1. 電視照明電光源的要求
( 1 ) 色溫均勻穩定，顯色性良好，調光改變工作電壓，色溫和顯色指數也能穩定。
( 2 ) 發光亮度高，且光通量穩定，效率高，熱耗散低。
( 3 ) 電光源電路簡單，能瞬間重新點亮。
2. 電視照明電光源的性能指標
( 1 ) 額定電壓和電流。 ( 2 ) 額定功率。 ( 3 ) 光通量和發光效率。 ( 4 ) 色溫。 ( 5 ) 顯色
性。 ( 6 ) 全壽命和有效壽命。
3. 電視照明燈具的分類：分為熱輻射光源、氣體放電光源和激光等類型。
二、演播室燈具
燈具作用一是支撐光源， 二是對光源的出射光線進行控制， 實現光通量的再分配、 光束
范圍和光線軟硬性質等的控制。一般分為聚光型燈具和散光型燈具兩大類。
三、電氣調光設備
1. 電氣調光設備的概念： 電氣調光設備主要是通過控制電光源的工作電流的方式(2012真題
考點) ，而實現對燈光強度的控制。
。
1L411110廣播電視傳輸和監測系統
1L411111廣播電視無線發射技術與系統
二、中短波廣播發射技術（考試重點）
(一）中短波廣播發射臺基本結構
中短波廣播發射臺主要設備是廣播發射機和天饋線系統， 節目傳送設備包括衛星地面接
收站、 微波機房、 收轉機房和光纜電纜信號解調機房。 電源設備包括變電站和配電間（主備
兩套），冷卻設備包括水冷系統和風冷系統，還有監測監聽設備。
(二）中短波廣播發射的特點
中短波廣播發射機測試項目中三大電聲指標：非線性失真、音頻頻率響應和信噪比
(2007、 2009、 2013真題考點) 。 其他技術指標：諧波失真、載波跌落、載波輸出功率變化、
頻率容限、調幅度、整機效率、雜散發射和穩定性與可靠性等。
(2013)中短波廣播發射機測試項目中的三大電聲指標是非線性失真、頻率響應和（ ）。
A.靈敏度 B.調幅度
C.載波跌落 D.噪聲電平
參考答案： D
三、模擬電視發射技術（考試重點）
(一）電視發射機基本組成
電視發射機普遍采用低電平中頻調制方式。 在進行功率放大時， 圖像和聲音的射頻信號
可以通過兩個信道分別放大， 也可以通過一個通道共同放大， 電視發射機在系統組成上分為
分別放大式（雙通道）電視發射機和共同放大式（單通道）電視發射機。
(二） 電視發射機的主要特點： 電視發射機采用殘留邊帶幅度調制， 信號有正極性調制和負
極性調制， 發射機功率用峰值功率和平均功率來描述， 聲音信號采用調頻方式， 聲音載頻和
圖像載頻的差值是一個定值，可用整機的幅頻特性來分析其傳輸特性。
(三）電視發射機測試項目
指標分類： 雙通道或分放式發射機可按圖像發射機指標和伴音發射機指標來分， 單通道
或合放式發射機可按一般特性和傳輸特性指標來分。
1. 一般特性：包括輸入特性和輸出特性，輸入特性包括視頻和音頻輸人端的電平和阻抗，
輸出特性包括輸出功率、影聲功率比、工作頻段、載波穩定度、調制制式、輸出負載阻抗、
無用發射及已調信號波形的穩定性（輸出功率變化和消隱電平變化) 等。
2. 傳輸特性(2006真題考點) ： 包括圖像通道傳輸特性和伴音通道傳輸特性， 圖像通道的傳輸
特性包括線性失真、 非線性失真和無用調制等， 伴音通道的傳輸特性包括音頻振幅一頻率特
性、音頻諧波失真、調頻雜音、內載波雜音、調幅雜音和交叉調制等。
五、調頻廣播發射技術
(二）調頻廣播的特點：線性失真小、沒有串信現象、信噪比好、能進行髙保真度廣播、 效
率高、容易實現多工廣播、覆蓋范圍有限和“門限” 效應及寄生調頻干擾。
六、 天饋線系統： 廣播中波天線主要有垂直接地天線和定向天線， 廣播短波反射天線主要有
水平對稱振子天線、 籠形天線和同相氷平天線， 接收天線主要有菱形天線和魚骨天線， 主要
特性參數有天線方向性系數、天線效率、天線增益系數、天線仰角和天線工作頻率范圍。
饋線的主要指標是反射系數和行波系數， 天線的主要特性參數(2006真題考點) 有： 天線
方向性系數、天線效率、天線增益系數、天線仰角和天線工作頻率范圍。
七、輔助設備
(一） 冷卻系統
(二）假負載：當發射機需要調整和功率計需要校正時，假負載為發射機提供一個標準的負
載電阻，并能承受發射機送來的全部功率。
(三）調試監測和控制系統
(四）配電系統：為了不間斷地向各種設備供電，防止因斷電造成停播，發射臺一般有兩路
電源，用一備一，一般設有UPS系統和柴油發電裝置(2007真題考點) 。
1L4H112廣播電視有線傳輸技術與系統
一、有線電視系統的技術要求
(一）有線電視系統組成：
1. 前端機房；
2. 干線傳輸系統；
3. 用戶分配系統
(二）數字有線電視的優點：
1 . 收視節目多，內容更豐富。
2 . 圖像和伴音質量更好，伴音更為悅耳動聽。
3 . 頻譜資源的利用率更為充分。
4 . 開展雙向與多功能業務成為可能。
5 . 電視信號的有條件接收變得更為容易。
二、數字有線電視的傳輸模式
1 . 有同軸電纜傳輸、光纜傳輸和光纖同軸電纜混合網（HFC) 傳輸三種模式，其中HFC模式
是我國最為普遍的結構形式， 即干線部分為光纜， 分配網部分為同軸電纜， 二者結合點稱為
光結點。
1L41H13廣播電視衛星傳輸技術與系統
一、 傳輸系統的組成： 廣播電視衛星傳輸就是利用地球同步衛星進行節目傳輸， 一顆大容量
的衛星可以轉播100?500套數字電視節目。
(二） 組成部分的作用(2010真題考點) ： 1 . 同步衛星和轉發器。 2 . 測控站。 3 . 地球接收站。
4. 上行地球站。
四、直播衛星廣播電視系統組成
(二） DVB-S直播數字衛星電視系統： 1. 前端系統。 2. 傳輸和上行系統。 3. 直播衛星。 5. 用戶
接收系統。
1L411114廣播電視監測系統
二、廣播電視監測系統的組成
1. 無線廣播電視監測網：對我國對內、對外的無線廣播、地面電視傳輸和覆蓋網進行監測，
主要由數據分析處理中心、監測臺、遙控站組成(2011真題考點) 。
三、廣播電視監測系統工程內容
(二）有線廣播電視監測系統工程內容： 安全監測、質量監測和內容監測三大功能。
1L412000通信與廣電工程施工技術
1L412010機房設備及天饋線安裝要求
1L412011機房設備安裝的工藝要求（考試重點）
一、鐵件安裝
鐵件安裝或加固的位置應符合設計平面圖的要求。 安裝的立柱應垂直， 垂直偏差應不大
于立柱全長的1‰(2006、 2011真題考點) ；列間撐鐵應在一條直線上，鐵件對墻加固處應符
合設計圖要求。
(2006) 工程完工后，公司組織交工前的預驗，檢查中發現：架高2.6m的DDF架垂直偏差為
3.4mm， 3m長的過橋走道兩端高度差為8mm， 2.6m高的立柱垂直偏差為2.6mm
二、電纜走道及槽道安裝
電纜主走道及槽道的安裝位置應符合施工圖設計的規定， 左右偏差不得超過50mm。 水平
走道應與列架保持平行或直角相交， 水平度每米偏差不超過2mm。垂直走道應與地面保持垂
直并無傾斜現象， 垂直度偏差不超過1‰。走道吊架的安裝應整齊牢固，保持垂直，無歪斜
現象。
三、機架設備安裝
(一）豎立機架
機架安裝位置應符合施工圖設計平面圖的要求。機架的垂直偏差不應大于機架高度的1
‰。 調整機架垂直度時， 可在機架底角處放置金屬片， 最多只能墊機架的三個底角。 一列有
多個機架時，應先安裝列頭首架，然后依次安裝其余各機架，整列機架允許偏差為3mm，機
架之間的縫隙上下應均勻一致。機架、列架標志應正確、清晰、齊全。
(二）子架安裝：子架安裝位置應符合設計要求，安裝應牢固，保證子架接線器插接件的電
氣接觸良好。
(三）機盤安裝(2012案例真題考點： 指出機盤安裝注意事項) ： 安裝前應核對機盤的型號是
否與現場要求的機盤型號、 性能相符。 安插時應依據設計中的面板排列圖進行。 插盤前必須
戴好防靜電手環，有手汗者要戴手套。
(四）零附件安裝
(五） 安裝分路系統、 饋管安裝前， 應核對環行器的工作頻段及環行方向是否符合設計要求。
安裝螺穿行方向應對準天線所在方向。 安裝饋管時必須使用專用力矩扳手， 防止用力過大使
饋管變形。
(七）安裝總配線架及各種配線架：總配線架底座位置應與成端電纜上線槽或上線孔洞相對
應。 跳線環安裝位置應平滑、 垂直、 整齊。 總配線架滑梯安裝應牢固可靠， 滑軌端頭應安裝
擋頭，防止滑梯滑出滑道?；壠唇討?yīng)平正，滑梯滑動應平穩，手閘應靈敏。
四、纜線及電源線的布放
(一）電纜布放
1 . 電纜的規格、路由走向應符合施工圖設計的規定，電纜排列必須整齊，外皮應無損傷。
2 . 電源線和電纜必須分開布放，電源電纜、信號電纜、用戶電纜與中繼電纜應分離布放。
電源線、地線及信號線也應分開布放、綁扎，綁扎時應使用同色扎帶。
3 . 電纜轉彎應均勻圓滑，轉彎的曲率半徑應大于電纜直徑的5倍。
4 . 線纜在走線架上要橫平豎直，不得交叉。
5 . 布放走道電纜可用麻線綁扎。 用于綁扎的麻線必須浸蠟， 綁扎后的電纜應互相緊密靠攏，
外觀平直整齊，線扣間距均勻，松緊適度。布放槽道電纜可以不綁扎，槽內電纜應順直， 盡
量不交叉。 在電纜進出槽道部位和電纜轉彎處應用塑料皮襯墊， 防止割破纜皮， 出口處應綁
扎或用塑料卡捆扎固定。
6 . 同一機柜不同線纜的垂直部分的扎帶在綁扎時應盡量保持在同一水平面上。
7 . 使用扎帶綁扎時，扎帶扣應朝向操作側背面，扎帶扣修剪平齊。
(二）光纖布放
1 . 槽道內光纖應順直、不扭絞，拐彎處曲率半徑應不小于光纜直徑的20倍。
2 . 槽道內光纖應加套管或線槽進行保護，無套管保護處應用扎帶綁扎，但不宜過緊。
(三）電源線敷設
1 . 電源線必須采用整段線料，中間不得有接頭。
2 . 饋電采用銅（銀）排敷設時，銅（招）排應平直，看不出有明顯不平或錘痕。
3 . 銅（鋁）排饋電線正極應為紅色油漆標志，負極應為藍色標志，保護地應為黃色標志，
涂漆應光滑均勻，無漏涂和流痕。
五、設備的通電檢查
(一）通電前的檢查
1 . 卸下架內保險和分保險，檢查架內電源線連接是否正確、牢固無松動。
2 . 機架電源輸入端應檢查電源電壓、極性、相序。
3 . 機架和機框內部應清潔，有無焊錫（渣）、芯線頭、脫落的緊固件或其他異物。
4 . 架內無斷線混線，開關、旋鈕，繼電器、印刷電路板齊全，插接牢固。
5 . 開關預置位置應符合說明書要求。
6 . 各接線器、連接電纜插頭連接應正確、牢固、可靠。
7 . 接線端子插接應正確無誤。
(二）通電檢查
1 . 先接通機架總保險，觀察有無異樣情況。
2 . 開啟主電源開關，逐級接通分保險，通過眼看、耳聽、鼻聞注意有無異味、冒煙、打火
和不正常的聲音等現象。
3 . 電源開啟后預熱一小時， 無任何異?，F(xiàn)象后開啟高壓電源， 加上高壓電源應保持不跳閘。
4 . 各種信號燈、電表指示應符合要求，如有異常，應關機檢查。
5 . 個別單盤有問題，應換盤試驗，確認故障原因。
6 . 加電檢查時，應戴防靜電手套， 手套與機架接地點應接觸良好。
六、設備的拆舊、搬遷、換裝
(一）拆除舊設備
1 . 拆除舊設備時， 不得影響在用設備的正常運行。
2 . 應先拆除電源線、信號線(2013真題考點) 。拆除時應使用纏有絕緣膠布的扳手，并將拆
下的纜線端頭作絕緣處理，防止短路。
(2013)設備拆遷時，應首先拆（ ）。
A 信號線 B 電源線
C 光纖 D 機柜
參考答案： B
3 . 各種線纜拆除后應分類盤好存放，最后拆除機架。
(二）設備的搬遷、 換裝與割接(2010案例真題考點: 說明本工程電源割接工作應注意的事項)
1 . 微波設備搬遷前應制定詳細的搬遷計劃，申請停電路時間，提前做好新機房的天饋線系
統、電源系統、走線架及線纜的布放準備工作。
2 . 設備的遷裝、換裝及電路割接工作由建設單位負責組織，施工單位協助進行，并做好各
項準備工作。
3 . 遷裝、換裝舊設備在搬遷前應進行單機、通道等主要指標測試，并做好原始記錄。搬遷
后應能達到原水平。
1L412012機房設備的抗震防雷接地及環境要求（考試重點）
一、通信設備的抗震措施
1. 機架應按設計要求采取上梁、立柱、連固鐵、列間撐鐵、側旁撐鐵等加固成網，構件之
間應按設計圖要求連接牢固，使之成為一個整體(2006真題考點) 。
2 . 通信設備頂部應與列架上梁可靠加固，設備下部應與不可移動的地面加固，整列機架間
應使用連接板連為一體。
3 . 機房的承重房柱應采用“包柱” 的方式與機房加固件連為一體。
4 . 列間撐鐵間距應在2500mm左右，靠墻的列架應與墻壁加固。
5 . 地震多發地區的列架還應考慮與房頂加固。
6 . 鋪設有活動地板的機房， 機架不能加固在活動地板上，應加工與機架截面相符并與地板
高度一致的底座，若多個機架并排，底座可做成與機架排列長度相同的尺寸。
7 . 抗震支架要求橫平豎直，連接牢固。
8 . 墻終端一側，如是玻璃窗戶無法加固時，應使用長槽鋼跨過窗戶進行加固。
9 . 加固材料可用角鋼，也可用槽鋼或鋁型材，加工機架底座可采用角鋼。
二、通信設備的防雷措施
(一）天饋線避雷

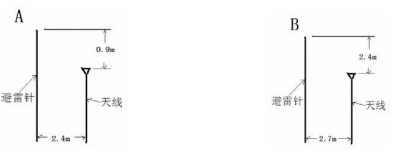

1 . 通信局（站）的天線必須安裝避雷針，避雷針必須高于天線最高點的金屬部分lm以上，
避雷針與避雷引下線必須良好焊接，引下線應直接與地網線連接。
2 . 天線應該安裝在45° 避雷區域內(2011案例真題考點: 避雷針高天線1 米及45度角) 。
3 . 天線饋線金屬護套應在頂端及進入機房入口處的外側作保護接地。
4 . 出入站的電纜金屬護套，在入站處作保護接地，電纜內芯線在進站處應加裝保安器。
5 . 在架空避雷線的支柱上嚴禁懸掛電話線、廣播線、電視接收天線及低壓空線等。
6 . 通信局（站）建筑物上的航空障礙信號燈、彩燈及其他用電設備的電源線，應采用具有
金屬護套的電力電纜， 或?qū)㈦娫淳€穿入金屬管內布放， 其電纜金屬護套或金屬管道應每隔10m
就近接地一次。電源芯線在機房入口處應就近對地加裝保安器。
(二）供電系統避雷
1. 交流變壓器避雷
( 1 ) 交流供電系統應采用三相五線制供電方式為負載供電。當電力變壓器設在站外時，宜
在上方架設良導體避雷線。
( 2 ) 電力變壓器高、低壓側均應各裝一組避雷器，避雷器應盡量靠近變壓器裝設。
2. 電力電纜避雷
( 1 ) 當電力變壓器設在站內時，其高壓電力線應采用地埋電力電纜進入通信局（站），電
力電纜應選用具有金屬鎧裝層的電力電纜或其他護套電纜穿鋼管埋地引入通信局（站）。
( 2 ) 電力電纜金屬護套兩端應就近接地。在架空電力線路與地埋電力電纜連接處應裝設避
雷器，避雷器的接地端子、電力電纜金屬護層、鐵腳等應連在一起就近接地。
( 3 ) 地埋電力電纜與地埋通信電纜平行或交叉跨越的間距應符合設計要求。嚴禁采用架空
交、直流電力線引出通信局（站）。
( 4 ) 通信局（站）內的工頻低壓配電線，宜采用金屬暗管穿線的布設方式，其豎直部分應
盡可能靠近墻，金屬暗管兩端及中間應就近接地。
3. 電力設備避雷
( 1 ) 通信局（站）內交直流配電設備及電源自動倒換控制架，應選用機內有分級防雷措施
的產品，即交流屏輸入端、自動穩壓穩流的控制電路，均應有防雷措施。
( 2 ) 在市電油機轉換屏（或交流穩壓器）的輸入端、交流配電屏輸入端的三根相線及零線
應分別對地加裝避雷器， 在整流器輸入端、 不間斷電源設備輸人端、 通信用空調輸入端均應
按上述要求增裝避雷器。
( 3 ) 在直流配電屏輸出端應加浪涌吸收裝置。
(三）太陽電池、風力發電機組、市電混合供電系統防雷措施
1 . 裝有太陽電池的機房頂平臺，其女兒墻應設避雷帶，太陽電池的金屬支架應與避雷帶至
少在兩個方向上可靠連通，太陽電池和機房應在避雷針的保護范圍內。
2. 太陽電池的輸出地線應采用具有金屬護套的電纜線， 其金屬護套在進入機房入口處應就近
與房頂上的避雷帶焊接連通，芯線應在機房入口處對地就近安裝相應電壓等級的避雷器。
3. 安裝風力發電機組的無人站應安裝獨立的避雷針， 且風力發電機和機房均應處于避雷針的
保護范圍內。 避雷針的引下接地線、 風力發電機的豎桿及拉線接地線應焊接在同一聯合接地
網上。
4. 風力發電機的引下電線應從金屬豎桿里面引下， 并在機房入口處安裝避雷器， 防止感應雷
進人機房。
5. 通信局（站）的接地方式，應按聯合接地的原理設計，即通信設備的工作接地、
保護接地、建筑物防雷接地共同合用一組接地體的聯合接地方式。 （2013真題考點）
(四）接地系統的檢查
1. 接地系統包括室內部分、室外部分及建筑物的地下接地網。
2. 接地系統室外部分包括建筑物接地、 天線鐵塔接地以及天饋線的接地， 其作用是迅速泄放
雷電引起的強電流， 接地電阻必須符合相關規定。 接地線應盡可能直線走線， 室外接地排應
為鍍錫銅排。
3. 為保證接地系統有效，不允許在接地系統中的連接通路設置開關、熔絲類等可斷開器件。
4. 埋設于建筑物地基周圍和地下的接地網是各種接地的源頭，其露出地面的部分稱作接地
樁，各種接地銅排要經過截面不小于90mm2的銅導線連至接地樁。
5. 接地引入線長度不應超過30m，采用的材料應為鍍鋅扁鋼。
6. 室外接地點應采用刷漆、涂抹浙青等防護措施防止腐蝕。
1L412013天饋線系統的安裝要求（考試重點）
一、天饋線系統安裝前的準備
1 . 所安裝的天線、饋線運送到安裝現場，應首先檢查天線有無損傷，配件是否齊全，然后
選擇合適的組裝地點進行組裝。在組裝過程中，應禁止天線面著地受力，避免損傷天面。 饋
源的安裝應輕拿輕放，不能受力，使饋源變形。
2 . 檢查吊裝設備等所使用的安裝工具必須安全完好，無故障隱患等不安全因素。
3 . 依據設計核對天線的安裝位置、方位角度，確定安裝方案，布置安裝天線后放尾繩， 制
定安全措施，劃定安裝區域，設立警示標志。
4 . 檢查抱桿和鐵塔連接支架的所有螺栓，進行安裝前緊固，以防止抱桿不牢固，造成安裝
測試后引起天線偏離固定位置， 造成傳輸故障。 同樣， 對于移動天線支架、 衛星天線支架在
安裝前，也應仔細檢查所有的連接螺栓是否齊全、完好。
5 . 風力達到5級時，禁止進行高空作業；風力達到4級時，禁止在鐵塔上吊裝天線。雷雨天
氣禁止上塔作業。
二、天線安裝要求
(一） 基站天線(2012真題考點)
1 . 基站天線的安裝位置及加固方式應符合工程設計要求，安裝應穩定、牢固、可靠。
2 . 天線方位角和俯仰角應符合工程設計要求。
3 . 天線的防雷保護接地系統應良好，接地電阻阻值應符合工程設計要求。
4 . 天線應處于避雷針下45° 角的保護范圍內。
5 . 天線安裝間距（含與非本系統天線的間距）應符合工程設計要求， 全向天線收、發水平
間距應不小于3m。 在屋頂安裝時， 全向天線與避雷器之間的水平間距不小于2.5m， 智能天線
水平隔離距離應大于2m。
6 . 全向天線離塔體間距應不小于1.5m。
(2012) 在某移動基站的全向天線的安裝中，下列圖符合要求的是（ ） 。
(2012) 在某移動基站的全向天線的安裝中，下列圖符合要求的是（ ） 。
參考答案： C
(二）微波天線、饋源
1 . 安裝方位角及俯仰角應符合工程設計要求， 垂直方向和水平方位應留有調整余量。
2 . 安裝加固方式應符合設備出廠說明書的技術要求，加固應穩定、牢固，天線與座架（或
掛架） 間不應有相對擺動。 水平支撐桿安裝角度應符合工程設計要求， 水平面與中心軸線的
夾角應小于或等于±25° ; 垂直面與中心軸線的夾角應小于或等于土5° ， 加固螺栓必須由上
往下穿。
3 . 組裝式天線主反射面各分瓣應按設備出廠說明書相應順序拼裝，并使天線主反射面接縫
平齊、均勻、光滑。
4 . 主反射器口面的保護罩應按設備出廠說明書技術要求正確安裝，各加固點應受力均勻。
5 . 天線饋源加固應符合設備出廠說明書的技術要求。饋源極化方向和波導接口應符合工程
設計及饋線走向的要求， 加固應合理， 不受外加應力的影響。 與饋線連接的接口面應清潔干
凈，電接觸良好。
6 . 天線調測要認真細心，嚴格按照要求操作。 當站距在45km以內時，接收?qǐng)鰪?qiáng)的實測值與
計算值之差允許在1.5dB之內；當站距大于45km時，實測值與計算值之差允許在2dB之內。
(三）衛星地球站天線、饋源
1 . 天線構件外覆層如有脫落應及時修補。
2 . 天線防雷接地體及接地線的電阻值應符合施工圖設計要求。
3 . 各種含有轉動關節的構件應轉動靈活、平滑且無異常聲音。
4 . 天線驅動電機應在安裝前進行絕緣電阻測試和通電轉動試驗，確認正常后再行安裝。
5. 饋源安裝
(1) 饋源安裝必須在干燥充氣機和充氣管路安裝完畢，并可以連續供氣的條件下才能進行。
(2) 饋源安裝后應及時密封并充氣。充氣機的氣壓和啟動間隔要求應符合饋源及充氣機說明
書規定的條件，以免損壞饋源窗口密封片。 充氣后應作氣閉試驗，應無泄漏。
6. 極化分離器及合路器的安裝
( 1 ) 安裝前檢查連接極化器的直波導應無變形，內壁應潔凈，無銹斑。
( 2 ) 在施工中，嚴禁任意調整極化分離器及合路器。安裝時，應整體與饋源及其他波導器
件連接。 如限于結構特點必須拆開安裝時， 應在拆卸前做好標記， 重新安裝時準確按原標記
恢復。
( 3 ) 安裝過程中嚴防異物掉進饋源系統，嚴禁手扶饋源內壁。
(四） GPS天線
1. GPS天線安裝方位應符合工程設計要求。
2. GPS天線應安裝在較開闊的位置上， 并保持垂直， 離開周圍金屬物體的距離應大于或等于
2m。 應保證周圍遮擋物對天線的遮擋小于或等于30° ， 天線豎直向上的視角應大于或等于120
° 。
3. GPS天線應處在避雷針頂點下傾45° 保護范圍內。
三、饋線安裝要求
(一）移動基站饋線系統和室外光纜
1 . 饋線的規格、型號、路由走向、接地方式等應符合工程設計的要求。饋線進入機房前應
有防水彎，防止雨水進入機房(2012案例真題考點： 按設備安裝工程驗收規范要求，饋線進
入室內應采取哪些措施) 。饋線拐彎應圓滑均勻，彎曲半徑應大于或等于饋線外徑( d ) 的
20倍（軟饋線的彎曲半徑應大于或等于其外徑的10倍），防水彎最低處應低于饋線窗下沿，
2 . 饋線衰耗及駐波比應符合工程設計要求。
3 . 饋線與天線連接處、與軟跳線連接處應有防雷器；饋線在室外部分的外保護層應接地連
接，外保護層的接地位置應在天饋線連接處、饋線引入機房在饋線窗外。
4 . 室外光纜布放應符合設計要求，冗余部分應整齊盤繞，并固定在抱桿上。
5 . 光纜布放時，禁止用力拉拽和彎折，禁止打開光纜接頭上的保護蓋和觸摸纖芯。
6 . 室內設備上方垂直部分應使用尼龍搭扣纏繞，尼龍搭扣間距宜為10?20cm; 室內走線架
上應采用扎帶綁扎方式。
7 . 室外部分應采用皮線綁扎方式，先松緊適度地沿光纜纏繞3?5圈，再將纏繞好的光纜固
定在室外走線架每根橫檔上，皮線綁扎結扣應設置在走線架背面，結扣需修剪整齊。
8 . 光纜從室外進人室內，可獨立使用一個饋線孔，入室前應作防水彎。防水彎應與同期進
人機房的饋線彎曲一致。
9 . 光纜綁扎應順直、整齊、美觀，無交叉和跨越現象。
10 . 光纜端頭插接室外單元設備時， 應對齊設備上的卡槽， 再輕緩地將端頭推入， 并將光纜
固定。
11 . 光纜兩端應安裝標識牌， 標識牌內容應統一、 清晰、 明了。 標牌應用扎帶掛在正面容易
看見的地方，應保持美觀、一致。
(二）微波饋線系統
1 . 饋線路由走向、安裝加固方式和加固位置等應符合工程設計要求。
2 . 饋線出入機房時，其洞口必須按工程設計要求加固和采取防雨措施；饋線與天線饋源、
饋線與設備的連接接口應能自然吻合，饋線不應承受外力。
3 . 饋線安裝好后必須按工程設計要求接好地線，并做好防腐處理饋線系統安裝完后應做密
封性試驗，饋線保氣時間應符合設計要求。
4 . 安裝的硬波導饋線應橫平豎直、穩定、牢固、受力均勻， 加固間距為2m左右，加固點與
軟波導、 分路系統的間距為0.2m左右。 同一方向的兩條及兩條以上的硬波導饋線應互相平行。
5 . 安裝的軟波導饋線的彎曲半徑和扭轉角度必須符合產品技術標準要求。安裝的橢圓軟波
導饋線兩端橢矩變換處必須用矩形波導卡子加固， 以便橢圓軟饋線平直地與天線饋源、 設備
連接，達到自然吻合。橢圓軟波導應用專用波導卡子加固，其水平走向的加固間距約為lm，
垂直走向的加固間距約為1.5m，拐彎處應適當增加加固點。
(三）衛星地球站饋線系統
1 . 同軸電纜及波導饋線的走向、 連接順序及安裝加固方式應符合施工圖設計要求; 饋線應留
足余量，以適應天線的轉動范圍。
2 . 波導饋線連接前應先將其位置調好，使法蘭盤自然吻合，先用銷釘定位，裝好密封橡皮
圈， 然后再用螺栓連接緊固。 加固時， 除可略向上托以消除因重力下垂以外， 不允許波導饋
線在其他方向受力(如向下壓或向左右扳）。裝好的波導饋線接頭的橡皮圈不得扭絞或擠出
槽外。當法蘭盤不能自行吻合時，禁用螺栓強行拉緊合攏，以免波導管受附加應力而損傷。
3 . 同軸電纜饋線轉彎的曲率半徑應不小于電纜直徑的12倍， LDF4-50歐姆同軸電纜轉彎的曲
率半徑應不小于125mm; 室外同軸電纜接頭應有保護套，并用硅密封劑密封。
4. 波導饋線和低損耗射頻電纜外導體在天線附近和機房入口處應與接地體作良好的電氣連
接。
5 . 矩形波導饋線自身應平直，其走向應與設備邊緣及走線架平行。
6 . 橢圓軟波導轉彎時，長、短軸方向的曲率半徑均應符合饋線設計要求，扭轉角不得大于
饋線設計允許值。
四、 塔放系統和室外單元
1 . 塔頂放大器和室外單元的安裝位置和加固方式應符合工程設計要求。
2 . 塔頂放大器和室外單元的各種纜線宜分層排列，避免交叉，余留的纜線應整齊盤放并固
定好。
3 . 塔頂放大器和室外單元與饋線、天線之間應匹配良好，做好可靠連接后，接頭處應做防
水、防雷處理。
4 . 連接到塔頂放大器和室外單元的室外光纜接頭（航空頭），必須按照接頭上的卡槽固定
好位置，并按要求做好防水處理。
5 . 電源線從室內防雷箱布放至天面室外防雷箱，路由應符合設計要求，并綁扎在走線架橫
檔上。
6 . 室內部分用扎帶扎固的，應采用下面平行上面交叉方式，扎帶頭朝向應一致，扎帶松緊
應適度。
7 . 室外部分可用皮線綁扎， 先用皮線將電源線纏繞3?5 圈（圈數保持一致） ， 然后綁扎在
室外走線架橫檔上，每檔均應做綁扎。皮線結扣應留在走線架背面，結扣需修剪整齊。
8. 電源線
( 1 ) 電源線必須整根布放，綁扎應整齊美觀，無交叉和跨越現象。
( 2 ) 電源線在進入機房前應做防水彎。
( 3 ) 電源線室外部分應做防雷接地，接地線一端銅鼻子與室外走線架或接地排應可靠連接，
另一端接地卡子卡在開剝外皮的電源線外隔離層銅網上，應保持接觸牢靠并做防水處理， 電
纜和接地線應保持夾角小于或等于15° ; 接地線方向應指向接地點方向，并保持沒有直角彎
和回彎。電源線長度在10m以內時，需兩點接地，兩點分別在靠近天線處和靠近饋線窗處；
電源線長度在10?60m以內時，需三點接地(2013真題考點) ，三點分別在靠近天線處、饋線
中部和靠近饋線窗處；電源線長度超過60m，每增加20m，應增加一處接地。
（2013） 塔頂放大器電源線長 30 米， 需要幾處接地，地線與電源線夾角角度是多少 P117
A 1 處和 10 度 B 2 處和 10 度
C 3 處和 10 度 D 4 處和 10 度
參考答案： C
1L412020傳輸和交換系統的測試
1L412021傳輸系統測試
傳輸系統測試包括傳輸設備（網元級) 的性能測試和傳輸設備系統（系統級） 的測試。
—、傳輸設備網元級測試（考試重點）
(一） SDH設備測試
1 . 平均發送光功率：測試所用儀表主要有圖案發生器、光功率計，其中圖案發生器不是必
需儀表，僅當一些設備需要在輸入口送信號，輸出口才能發光時選用。
2 . 發送信號波形（眼圖）：測試所用儀表主要有通信信號分析儀（高速示波器）。
3 . 光接收機靈敏度和最小過載光功率：指輸入信號處在1550nm區，誤碼率達到10_12(2010真
題考點) 時設備輸入端口處的平均接收光功率的最小值和最大值。 測試所用儀表有SDH傳輸分
析儀（包括圖案發生器、誤碼檢測儀） (2012真題考點) 、 可變衰耗器及光功率計。
(2012) 可以用于測試SDH設備光接收器靈敏度的儀表有（ ） 。
A 傳輸分析儀 B 光譜分析儀
C 光功率計 D 多波長計 E 通信信號分析儀
參考答案： AC
4. 抖動測試
抖動（定時抖動的簡稱） 定義為數字信號的特定時刻（如最佳抽樣時刻） 相對其理想?yún)⒖紩r(shí)
間位置的短時間偏離。 抖動測試主要儀表有SDH分析儀（含抖動模塊） ， 主要測試項目如下：
(1) 輸入抖動容限及頻偏： 是指SDH設備接口輸出端在不產生誤碼的情況下， 允許輸入端信號
攜帶抖動（或頻率偏離）的最大極限值。
(2) 輸出抖動(2013真題考點) ： 也稱固有抖動， 是指SDH設備的支路和群路端口， 在輸入端正
常無人為抖動和頻偏輸入的情況下，輸出端所產生的最大抖動。
(2013)下列測試值中， 哪個值越小越好（ ）。
A 輸入抖動容限 B 輸出抖動
C 輸出光功率 D 輸入光功率
參考答案： B
(3) SDH設備的映射抖動和結合抖動：映射抖動是指由于SDH設備解復用側支路映射而在PDH
支路輸出口產生的抖動；結合抖動是指SDH設備解復用側由于支路映射和指針調整結合作用
而在PDH支路輸出口產生的抖動。
(4) 再生器抖動轉移特性：指設備輸出信號的抖動與所加輸入信號的抖動之比依抖動頻率變
化的關系。一般用抖動傳遞函數來表示。
(二）波分復用設備測試
1 . 波長轉換器（OTU) 測試(2006、 2012案例真題考點: 在甲乙兩站的測試中， OTU的哪些
測試用到光譜分析儀？ )
（2013 案例真題考點： 測試 OTU 指標， 接受機的靈敏度的測試、最小邊模抑制比、最大-20DB
帶寬分別需要的哪些儀表？答： 接受機的靈敏度的測試： SDH 傳輸分析儀、 光功率計、可
調光衰耗器最小邊模抑制比、 最大-20DB 帶寬分別所需要的儀表： 光譜分析儀或多波長計儀）
波長轉換器（OTU) 測試項目與SDH設備測試項目基本一致的。
(1) 平均發送光功率
(2) 發送信號波形（眼圖）
(3) 光接收機靈敏度和最小過載光功率
(4) 輸入抖動容限
(5) 抖動轉移特性
(6) 中心頻率與偏離：是指在參考點，發射機發出的光信號的實際中心頻率，該值應當符合
設計要求。 設備工作的實際中心頻率與標稱值的偏差稱為中心頻率偏離， 一般該值不應超出
系統選用信道間隔的± 10%。測試主要儀表為多波長計或光譜分析儀。
(7) 最小邊模抑制比：指在最壞的發射條件時，全調制下主縱模的平均光功率與最顯著邊模
的光功率之比。測試主要儀表為光譜分析儀。
(8) 最大-20dB帶寬： 指在相對最大峰值功率跌落20dB時的最大光譜寬度。 測試主要儀表為光
譜分析儀。
2 . 合波器（OMU) ： 測試儀表有可調激光器光源、偏振控制器、光功率計，主要測試項目：
( 1 ) 插入損耗及偏差：是指穿過OMU器件的某一特定光通道所引起的功率損耗，插入損耗偏
差則是插入損耗測試值與插入損耗平均值之差的絕對值。
( 2 ) 極化相關損耗：指的是對于所有的極化狀態，在合波器的輸入波長范圍內，由于極化
狀態的改變?cè)斐傻牟迦霌p耗的最大變化值。
3. 分波器（ODU) ： 測試儀表有可調激光器光源、 偏振控制器、 光功率計和光譜分析儀， 測試
項目如下：
(1) 插入損耗及偏差： 插入損耗是指穿過ODU器件的某一特定光通道所引起的功率損耗， 插入
損耗偏差則是插入損耗測試值與插入損耗平均值之差的絕對值。
(2) 極化相關損耗：指的是對于所有的極化狀態，在分波器的輸入波長范圍內，由于極化狀
態的改變而造成的插入損耗的最大變化值。
(3) 信道隔離度： 分波器中， 每個輸出端口對應一個特定的標稱波長， 從第i路輸出端口測得
的該路標稱信號的功率, 與第j路輸出端口測得的串?dāng)_信號的功率巧之間的比值。
(4) 中心波長與偏差：可使用多波長計代替光譜分析儀進行測量。
4 . 光纖放大器（OA) 測試(2006、 2009真題考點) ： 主要測試儀表有光譜分析儀和光功率計，
主要測試項目如下：
( 1 ) 輸入光功率：是指當光纖放大器的輸出信號光功率在規定的輸出功率范圍內，并使其
性能能夠保障時，光纖放大器輸入信號光功率。工程中只做記錄。
( 2 ) 輸出光功率：是指當光纖放大器的輸入信號光功率在規定的輸出功率范圍內，并使其
性能能夠保障時，光纖放大器輸出信號光功率。工程中只做記錄。
( 3 ) 噪聲系數：是指光信號在進行放大的過程中，由于放大器的自發輻射（ASE) 等原因引
起的光信噪比的劣化值，用dB度量。
(4 ) 光監測信道（OSC) 的光功率、工作波長及偏差。
(2009) 進行波分復用設備測試時，光監測信道的光功率和工作波長及偏差是（ ） 的主要
測試項目。
A．波長轉換器（OTU） B．合波器（OMU）
C．分波器（ODU） D．光放大器（OA）
參考答案： D
(三） PTN（分組傳送網） 設備測試
1. PDH、 SDH接口性能測試：此類端口測試方法和內容與SDH設備測試項目和指標要求相同。
2. 以太網接口性能測試：測試方法與SDH、 WDM相同的僅列出項目。
( 1 ) 平均發送光功率。
( 2 ) 接收靈敏度和最小過載光功率。
( 3 ) 吞吐量：是指設備可以轉發的最大數據量，通常表示為每秒鐘轉發的數據量。測試儀
表為以太網網絡分析儀。
( 4 ) 時延：是設備對數據包接收和發送之間延遲的時間，單機測試的數據主要體現網絡節
點設備的性能。
( 5 ) 過載丟包率：是指設備在不同負荷下轉發數據過程中丟棄數據包占應轉發包的比例，
不同負荷通常指在典型數據包長下從吞吐量測試到端口標稱速率。
( 6 ) 背靠背：指端口工作在最大速率時，在不發生報文丟失前提下，被測設備可以接收的
最大報文序列的長度，反映設備對于突發報文的容納能力。
3. ATM接口性能測試： 主要測試端口環回功能、 交換容量、 信元傳送優先級、 信元丟棄優先
級和最大流量測試。由于項目實際使用較少，不再贅述。
二、傳輸設備系統級測試：包括系統性能指標測試和系統功能驗證兩部分。測試項目：
1 . 系統誤碼測試： 包括SDH、 PDH各速率接口的數字通道誤碼測試， DWDM光通道誤碼測試。 (2007
真題考點) 測試主要儀表有SDH分析儀（包括圖案發生器、誤碼檢測器）。
2 . 系統輸出抖動測試： 包括OTU和SDH、 PDH各速率接口的輸出抖動（無輸入抖動時的輸出抖
動）。
3.DWDM光信噪比測試。主要測試儀表有光譜分析儀。
4.SDH、 PTN系統復用段和通道保護倒換業務中斷時間測試。
5. PTN系統以太網接口主要包括鏈路時延和長期丟包率測試， ATM 接口包括信源丟失率和信
元差錯率測試。
6 . 設備冗余保護功能驗證。
7 . 交叉連接設備功能驗證。
8 . 網管功能驗證。
1L412022交換系統測試
一、交換機硬件測試
(一） 加電測試前的檢查內容： 保護接地、 直流工作電壓、 機架標識、 熔絲規格、 選擇開關、
電源布線、接線。
(二）硬件檢查測試
二、 系統檢查測試： 系統的建立功能、 系統的交換功能、 系統的維護管理功能、 系統的信號
方式及網絡支撐。
三、工程初驗測試項目 ： （考試重點） 可靠性測試、障礙率測試、性能測試、局間信令與
中繼測試、接通率測試、維護管理和故障診斷、數字網的同步與連接、傳輸指標測試。
1 . 可靠性測試包括分群設備的可靠性、分散設備的可靠性、處理機再啟動指標、初驗測試
期間軟件測試故障、長時間通話測試。
2 . 障礙率測試包括對本局、局間環測、長途、特服、新業務號的呼叫測試，測試障礙率可
采用模擬呼叫法，并可用服務觀察的抽樣統計進行核對，然后統計得出障礙率。
3. 性能測試，交換系統的基本性能測試項目主要(2012真題考點) ： 市話呼叫測試；國內、 國
際長途呼叫測試；特種業務和錄音通知測試；非話業務測試。
(2012) 交換系統安裝工程檢測中，特種業務和錄音通知測試是（ ）的主要項目。
A 可靠性測試 B 性能測試
C 障礙率測試 D 局間信令與中繼測試
參考答案： B
4. 局間信令與中繼測試： (1) 局間信令測試； (2) 中繼測試
5 . 接通率測試(2010真題考點)
(1) 局內接通率測試： 用模擬呼叫器進行大話務量呼叫， 至少將60個主叫和60個被叫， 集中
接入系統的數個用戶級上，使其在接近滿負荷狀況下進行模擬運行，呼叫總數為10萬次， 統
計局內接通率；同時通過服務觀察2萬次的呼叫記錄，統計局內接通率，兩者的指標應達到
99.96%以上。
(2) 局間接通率測試： 用人工呼叫方法或使用模擬中繼呼叫器對每個直達出入局的指定測試
號碼各呼叫200次。數字局間接通率應達到98%以上。
(2010) 交換系統障礙率、接通率測試采用的儀器是( )。
A．傳輸分析儀 B．模擬呼叫器
C．光譜分析儀 D．多波長計
參考答案： B
